Сдвоенные большегрузные колёса: когда они нужны и чем отличаются от одинарных
Сдвоенные большегрузные колёса нужны тогда, когда суммарная нагрузка на одну опору превышает предел, при котором одинарное колесо сохраняет надёжность, — как правило, это рубеж от 400–500 кг на точку опоры. Их ключевое отличие от одинарных — не просто удвоенная ширина, а принципиально иная механика распределения нагрузки: два параллельных колеса на одном кронштейне увеличивают площадь контакта с полом, снижают давление на покрытие и повышают устойчивость всей конструкции. Именно поэтому их применяют в тяжёлой промышленности, на крупных складах, в металлургии и везде, где стандартные опоры просто не справляются.
Что внутри: устройство сдвоенной опоры

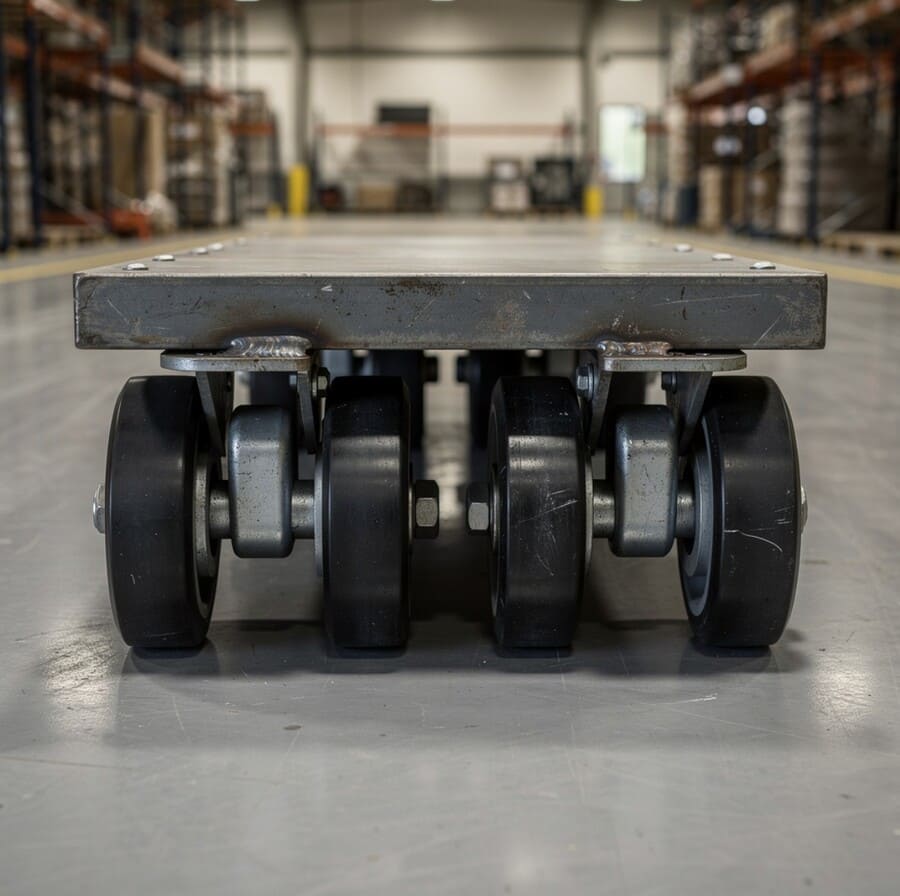

Внешне сдвоенное колесо выглядит как два обычных, насаженных рядом на одну ось внутри общего кронштейна. Но дьявол в деталях. Между ободами — проставка, которая обеспечивает нужный зазор и жёсткость всей сборки. Подшипниковый узел рассчитан на двойную нагрузку с запасом. Кронштейн — как правило, из толстолистовой оцинкованной стали — значительно массивнее, чем у аналогичного одинарного колеса той же грузоподъёмности.
Колеса и колесные опоры в вариантах сдвоенных моделей для промышленного рынка выпускаются в двух исполнениях кронштейна: фиксированном (для прямолинейного движения) и поворотном (для манёвренных тележек). Поворотный вариант часто оснащается ножным тормозом — это важно при работе на уклонах и рампах.

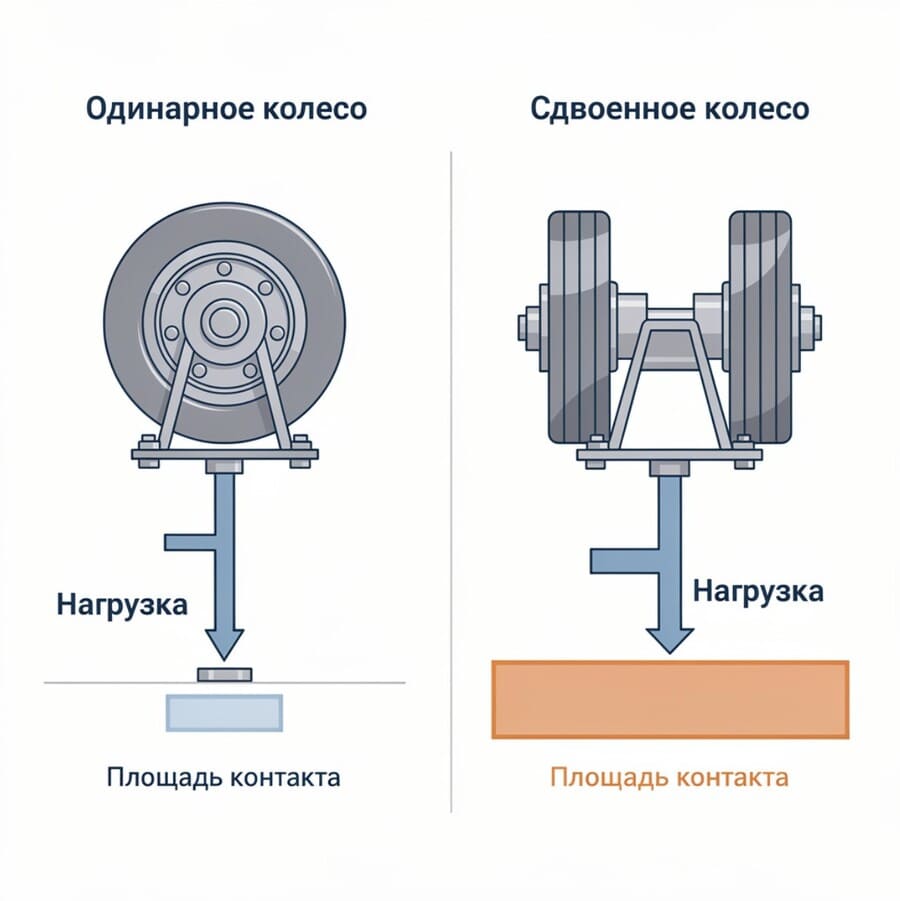

Одинарное против сдвоенного: главные отличия
| Параметр | Одинарное колесо | Сдвоенное колесо |
|---|---|---|
| Типичная нагрузка на опору | до 300–500 кг | 500–3 000 кг и выше |
| Площадь контакта с полом | узкая полоса | в 1,8–2,2 раза шире |
| Давление на напольное покрытие | высокое, риск деформации | пониженное, покрытие щадится |
| Устойчивость при боковых нагрузках | средняя | высокая |
| Маневренность (поворотный кронштейн) | отличная | ограничена из-за ширины |
| Шум при движении | ниже | несколько выше |
| Стоимость | базовая | в 1,5–2,5 раза выше |
| Типичное применение | склад, медтехника, торговля | металлургия, машиностроение, порты |
Когда одинарного колеса уже недостаточно
Есть несколько чётких сигналов. Первый — видимая деформация шинки после нескольких недель работы. Полиуретан или резина «плывут», появляется плоская площадка в точке контакта с полом. Второй — трещины или выбоины на бетонном покрытии по траектории движения тележки. Это означает, что давление на квадратный сантиметр превысило допустимый порог.
Третий сигнал — нестабильность тележки при движении с грузом. Если платформа «гуляет» из стороны в сторону, одинарные опоры не обеспечивают достаточную базу. И наконец — просто расчёт. Если масса груза вместе с тарой платформы делится на четыре опоры и даёт число больше 400 кг, стоит минимум рассмотреть сдвоенный вариант.
По данным немецкой ассоциации производителей промышленного транспортного оборудования VDMA, неправильно подобранные колёса — причина номер один преждевременного выхода из строя складских тележек и мобильных стеллажей. В 62% случаев проблема связана с превышением нагрузки на одну опору.
Материал шинки: что выбирают для сверхнагрузок
- Полиуретан — самый популярный выбор для складов с твёрдым ровным полом. Не оставляет следов, хорошо переносит точечные нагрузки, износостойкий. Рабочий диапазон: от -20°C до +80°C.
- Обрезиненные шинки — когда пол неровный или нужна амортизация. Резина мягче полиуретана, гасит вибрацию, но быстрее изнашивается при тяжёлых нагрузках.
- Нейлон (полиамид) — для экстремально высоких нагрузок при условии идеально ровного покрытия. Нейлоновое колесо практически не деформируется, но жёсткое и шумное. Давление на пол — максимальное среди трёх вариантов.
Как рассчитать нагрузку правильно
Формула проста, но её нарушают чаще, чем кажется. Возьмите максимальную массу груза, добавьте массу самой тележки или платформы, умножьте на коэффициент динамической нагрузки (для ровных полов — 1,3; для неровных покрытий или рамп — 1,5–2,0) и разделите на количество опор.
Пример: тележка массой 150 кг везёт груз 1 800 кг по бетону. Итого: (1 800 + 150) × 1,3 / 4 = 634 кг на опору. Одинарное колесо грузоподъёмностью 500 кг здесь уже не годится — нужна сдвоенная опора с запасом минимум до 700–800 кг.
Ограничения, о которых не всегда говорят
- Радиус поворота увеличивается. Чем шире сдвоенная опора, тем сложнее вписаться в узкий проезд.
- Масса самой опоры выше. Сдвоенный кронштейн с двумя колёсами весит заметно больше одинарного.
- Требовательность к покрытию полов. При неровном полу одно из двух колёс может зависнуть в воздухе, и вся нагрузка ляжет на второе.
- Цена обслуживания. Замена сдвоенной опоры обходится дороже как по стоимости детали, так и по трудозатратам.
На что смотреть при покупке
Прежде всего — на соответствие нагрузки. Паспортная грузоподъёмность колеса должна перекрывать расчётную нагрузку на опору с запасом не менее 20–25%. Затем — тип крепления: платформенное (монтажная пластина), болтовое или осевое. Смотрите на диаметр: чем он больше, тем легче катить тележку и тем ниже удельная нагрузка на покрытие. Для тяжёлых тележек рекомендуют диаметр от 200 мм и выше.
Источники: VDMA — статистика по причинам износа складского оборудования; DIN EN 12527 — европейский стандарт на промышленные колёса и колёсные опоры; технические спецификации производителей Tellure Rôta (Италия), Blickle (Германия), Ronel (Турция).
