Как рассчитать минимальную ширину прохода для узкопроходного штабелера: формула и примеры
Минимальная ширина прохода для узкопроходного штабелера рассчитывается по формуле: A = b + 2×c + d, где b — ширина машины (колея), c — зазор безопасности с каждой стороны (не менее 0,1 м по ГОСТ Р 52024-2003), d — дополнительный запас под поворот вил (для моделей с поворотными вилами — 0 м, поскольку вилы разворачиваются без выезда из прохода). Для большинства узкопроходных моделей с шириной 1,2–1,4 м результат составляет 1,4–1,6 м. Если же речь о стандартной широкопроходной технике, проход потребует уже 2,5–3,5 м.

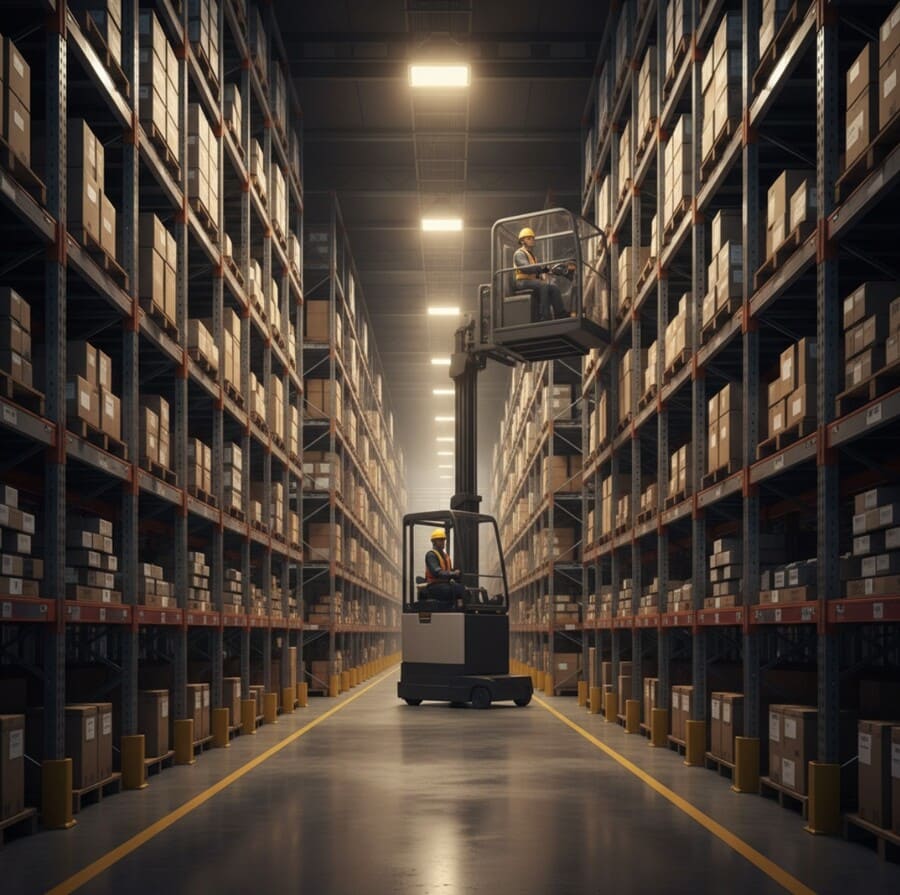

Именно здесь и кроется главная ценность специализированных машин. Узкопроходный штабелер с поворотными вилами работает в коридорах шириной от 1,4 м — это примерно вдвое меньше, чем нужно обычному погрузчику. За счёт этого склад может вместить на 30–40% больше стеллажных секций на той же площади (данные FEM — Европейская федерация по обработке материалов, 2022).
- Зачем вообще считать ширину прохода
- Что входит в формулу: разбираем каждый параметр
- Формула в деталях: считаем вместе
- Нормативная база: на что ссылаться
- Сравнительная таблица: ширина прохода по типам техники
- На что ещё влияет ширина прохода
- Практический пример: как считает логист
- Краткий чек-лист перед расчётом
Зачем вообще считать ширину прохода
Казалось бы, что тут сложного — купил технику, поставил стеллажи. Но именно ошибки на этапе проектирования обходятся дороже всего. Слишком узкий проход — и оператор не сможет работать без риска столкновений. Слишком широкий — теряется полезная площадь, которая стоит денег.
По данным Росстата, средняя арендная ставка на складские помещения класса A в России в 2026 году составила около 6 500–8 000 руб./м² в год. Потерять 200 м² из-за неправильно спланированных проходов — значит переплачивать 1,3–1,6 млн рублей ежегодно. Без всякой пользы.
Поэтому расчёт прохода делается до закупки техники, а не после.

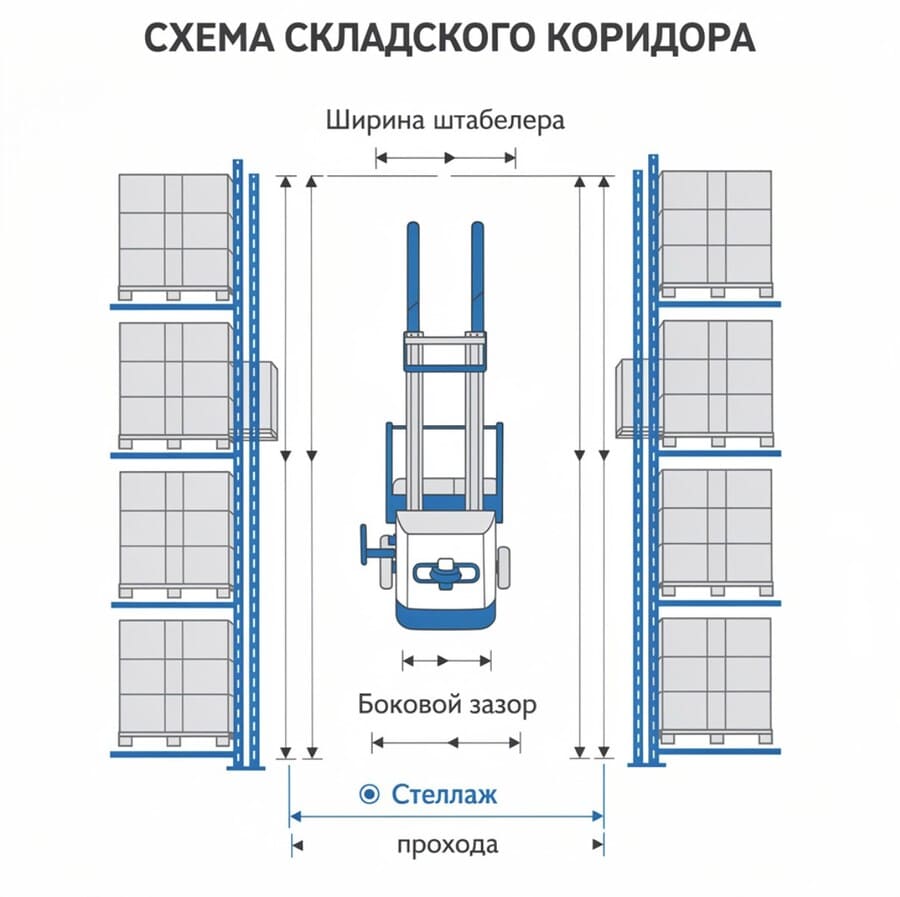

Что входит в формулу: разбираем каждый параметр
Ширина машины (b)
Берётся из технического паспорта. Важно использовать именно ширину по опорным роликам, а не габаритную ширину кузова — у машин с выносными стабилизаторами эти цифры расходятся. Например, у моделей PROLIFT PRO серии RVX ширина по опорным стойкам составляет около 1 200–1 400 мм в зависимости от грузоподъёмности.
Зазор безопасности (c)
ГОСТ Р 52024-2003 «Техника напольная безрельсовая» и СП 56.13330.2021 «Производственные здания» устанавливают минимальный боковой зазор между машиной и стеллажом — 100 мм с каждой стороны. На практике специалисты рекомендуют закладывать 125–150 мм — на случай неровностей пола и износа направляющих.
Запас под манёвр (d)
Вот где принципиальная разница между типами техники. Обычному погрузчику нужно выехать в проход целиком, повернуть, заехать в ячейку — отсюда огромные коридоры. Машина с поворотными вилами этого не делает: вилы разворачиваются прямо в проходе на угол до 180°. Параметр d для такой техники равен нулю.
Формула в деталях: считаем вместе
Исходные данные: модель с шириной 1 300 мм, зазор 125 мм с каждой стороны, поворотные вилы.
A = 1 300 + 2 × 125 + 0 = 1 550 мм ≈ 1,55 м
Для сравнения: стандартный вилочный погрузчик той же грузоподъёмности потребует проход около 3,2–3,5 м. Разница — почти двукратная. Именно на этой разнице и строится экономика высокоплотного хранения.
Нормативная база: на что ссылаться
- ГОСТ Р 52024-2003 — устанавливает требования к безопасным зазорам при движении напольной техники.
- СП 56.13330.2021 — нормы проектирования производственных и складских зданий, включая минимальные ширины технологических проходов.
- ГОСТ 12.3.020-80 — правила безопасности при эксплуатации погрузочно-разгрузочного оборудования.
- Рекомендации FEM 9.831 (European Federation of Materials Handling) — методика расчёта проходов для стеллажных систем с узкопроходной техникой.
Обратите внимание: нормы российских ГОСТов задают минимальные значения. Производители техники и стеллажных систем могут устанавливать более жёсткие требования в своей документации — они имеют приоритет.
Сравнительная таблица: ширина прохода по типам техники
| Тип техники | Типовая ширина машины | Мин. ширина прохода | Поворот вил | Примечание |
|---|---|---|---|---|
| Ручной гидравлический штабелер | 720–850 мм | 1 100–1 200 мм | Нет | Требует ручного разворота в проходе |
| Электроштабелер стандартный | 900–1 100 мм | 2 200–2 600 мм | Нет | Нужен выезд для захвата паллеты |
| Штабелер с выдвижной мачтой (мини-ричтрак) | 1 050–1 200 мм | 2 000–2 400 мм | Нет | Мачта выдвигается вперёд без разворота машины |
| Узкопроходный с поворотными вилами | 1 200–1 450 мм | 1 400–1 650 мм | До 180° | Обслуживает оба ряда стеллажей без выезда |
| Ричтрак широкопроходный | 1 100–1 350 мм | 2 700–3 200 мм | Нет | Высокая скорость, но требует широких коридоров |
Источники: паспортные данные производителей (PROLIFT PRO, Linde, Toyota Material Handling), методика FEM 9.831.
На что ещё влияет ширина прохода
Ширина — лишь один из параметров. Грамотный проект учитывает и другие факторы, которые часто упускают:
- Высота подъёма и качество пола. При работе на высоте 8–14 м машина особенно чувствительна к неровностям. СП 56.13330.2021 требует ровность пола не хуже 3 мм на рейке 2 м для техники с высотой подъёма свыше 6 м. Плохой пол — это не только вибрация, но и риск потери управления на высоте.
- Направляющие рельсы (рейки в полу). Для машин выше 10 м обязательна напольная направляющая, которая физически ведёт технику по проходу. Её ширина добавляется к расчёту. Стандартная рейка — 50–80 мм.
- Эвакуационные проходы. Пожарные нормы (СП 1.13130.2020) требуют, чтобы ширина прохода для эвакуации людей была не менее 1 м. Если склад не предусматривает отдельных эвакуационных коридоров, рабочий проход должен обеспечивать и эту функцию.
- Встречное движение. Если в проходе работает только одна машина — это одна ширина. Если допускается встречный проезд — прибавляйте ещё одну ширину машины плюс зазор 200 мм. Впрочем, для узкопроходной техники встречное движение в одном коридоре организационно исключается.
Практический пример: как считает логист
Возьмём реальную задачу. Склад площадью 2 000 м², высота 12 м, хранение поддонов 800×1 200 мм. Задача — максимизировать количество мест хранения.
Вариант 1 — стандартные электроштабелеры: проход 2 400 мм, глубина стеллажа 1 100 мм с каждой стороны. Итого шаг секции: 2 400 + 2 × 1 100 = 4 600 мм. На 40 м длины склада — 8 проходов, ~1 800 паллето-мест по высоте.
Вариант 2 — узкопроходные машины: проход 1 550 мм, шаг секции: 1 550 + 2 × 1 100 = 3 750 мм. На той же длине — 10 проходов, ~2 250 паллето-мест. Прирост — 25% без изменения здания.
При стоимости хранения 150 руб./паллето-место в сутки это 450 000 руб. дополнительной выручки в месяц. Именно так окупаются вложения в специализированную технику.
Краткий чек-лист перед расчётом
- Уточните ширину машины по опорным роликам в паспорте — не по кузову.
- Заложите зазор 125 мм (а не 100 мм) — небольшой запас спасает при неровностях пола.
- Уточните наличие напольной направляющей: для машин высотой подъёма от 7–8 м она обязательна.
- Проверьте ровность пола — при высоте подъёма от 6 м это критично.
- Согласуйте ширину прохода с производителем стеллажей: они тоже нормируют зазоры.
- Убедитесь, что проход соответствует требованиям пожарной эвакуации.
Расчёт ширины прохода — не формальность. Это фундамент, от которого зависит экономика всего склада. Сделайте его до закупки техники и до монтажа стеллажей. Переделать потом — дорого и долго.
Источники: ГОСТ Р 52024-2003; СП 56.13330.2021; ГОСТ 12.3.020-80; FEM 9.831 (European Federation of Materials Handling); Росстат — данные о ставках аренды складской недвижимости, 2024; паспортные данные техники PROLIFT PRO серии RVX и TRX.
