Выдержит ли пол вашего склада штабелёр: считаем давление под опорными катками

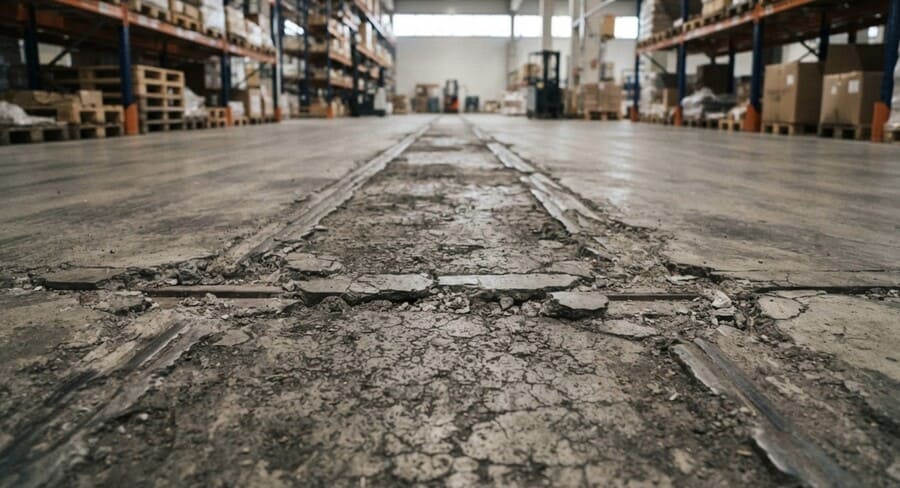

Опасность создаёт не общая масса машины, а сила, собранная в пятне размером с половину спичечного коробка. Техника с грузом 1,5 т давит на бетон под опорным роликом с усилием около 13 МПа — примерно в девятьсот раз больше, чем та же полуторатонная паллета, спокойно стоящая на полу. Именно поэтому покрытие крошится вдоль маршрутов проезда, а не под стеллажами. Чтобы понять, выдержит ли ваш объект, нужны три величины: паспортная масса машины вместе с грузом, доля этой массы на передних опорах и площадь их контакта с покрытием. Для мезонинов, вторых этажей и стяжек по утеплителю проверка обязательна.

Менеджер назовёт безобидные цифры: собственная масса около 500 кг, грузоподъёмность 1500 кг. Столько же весит легковой автомобиль, и никого не пугает мысль загнать его в подземный паркинг. Только автомобиль опирается на четыре широких пневматика, а электрический штабелер — на два жёстких полиуретановых ролика, у которых площадка контакта меньше визитной карточки. Арифметика меняется полностью.

Физика умещается в одну строку

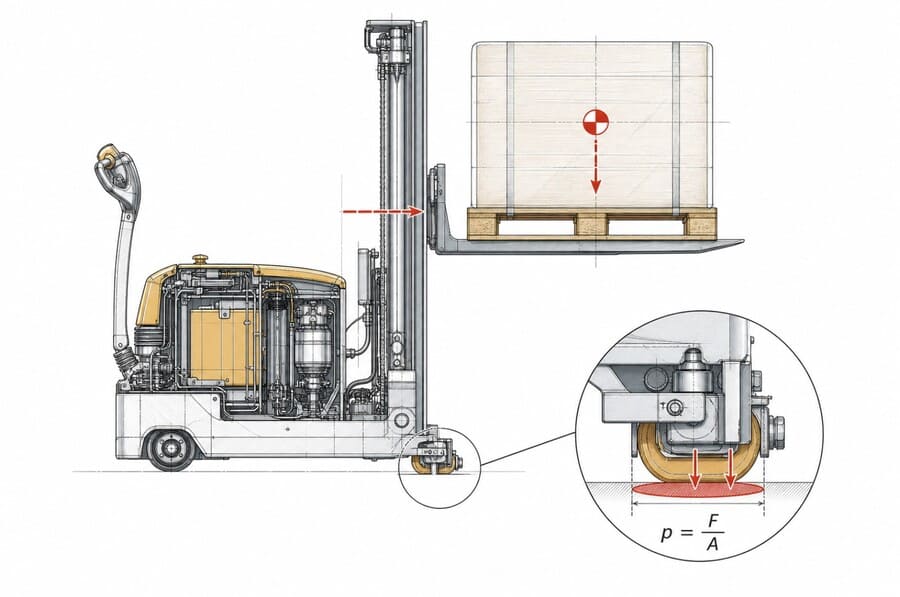

Давление равно силе, делённой на площадь контакта: p = F / A. Знаменатель обычно и упускают. Уменьшите площадку контакта вдвое — и бетону достанется вдвое больше, хотя стрелка весов не сдвинется ни на грамм.

Второй момент, о котором забывают ещё чаще: при подъёме развесовка меняется. Пока вилы внизу, масса распределена по всей раме более-менее равномерно. Как только паллета пошла вверх, центр тяжести уезжает вперёд, и львиная доля приходится на передние опоры — те самые небольшие ролики под вилами. Машина, безобидная в проезде, становится точечным прессом в момент постановки груза на верхний ярус.

Считаем на конкретном примере

Данные ниже — иллюстрация. Свои берите из паспорта завода-изготовителя, а не из карточки товара в интернет-магазине.

1. Общая масса с грузом: 500 + 1500 = 2000 кг.
2. Вес в ньютонах: 2000 × 9,81 = 19 620 Н, округлённо 19,6 кН.
3. Доля на передние опоры при поднятом грузе. Принимаем 70 %: 19,6 × 0,7 = 13,7 кН.
4. На одну опору: 13,7 / 2 = 6,9 кН.
5. Динамика. СП 20.13330.2016 разрешает учитывать динамическое воздействие вертикальных нагрузок от погрузчиков и электрокаров умножением статики на коэффициент 1,2: 6,9 × 1,2 = 8,3 кН.
6. Площадь пятна. Жёсткий полиуретан почти не сминается: для ролика диаметром 85 мм и шириной 80 мм реальная площадка составляет порядка 6 см², то есть 0,0006 м².
7. Результат: 8300 Н / 0,0006 м² ≈ 13,8 МПа.

Тринадцать с лишним мегапаскалей на пятачке в шесть квадратных сантиметров. Та же полуторатонная паллета на европоддоне 1200 × 800 мм даёт полторы сотых мегапаскаля. Разница почти девятисоткратная, и рождается она исключительно из размера площадки.

Значения в таблице получены по той же формуле; размеры опор взяты типовые, проверяйте их по своей технике.

Что об этом говорят нормы

Полы производственных и складских зданий проектируют по СП 56.13330 — на это прямо указывает пункт 1.2 свода правил СП 29.13330.2011 «Полы» (актуализированная редакция СНиП 2.03.13-88, действует в редакции от 14.12.2022).

Ключевой для нашей темы пункт — 8.9 того же документа. Если сосредоточенная нагрузка превышает 20 кН, толщину стяжки по тепло- или звукоизоляционному слою устанавливают расчётом на местное сжатие и продавливание по методике СП 63.13330, а также на действие изгибающих моментов; при этом толщина принимается не менее 100 мм из бетона класса не ниже В22,5. Переведём на человеческий: мягкая прослойка под стяжкой превращает вопрос из бытового в расчётный.

СП 20.13330.2016 «Нагрузки и воздействия» в пункте 8.1.3 требует учитывать в складских помещениях сразу две вещи — эквивалентную равномерно распределённую нагрузку и сосредоточенную. Ту самую, которую даёт колесо. Оттуда же берётся коэффициент 1,2 из нашего расчёта.

Важная оговорка честности ради: ни один свод правил не скажет, сколько выдержит именно ваша плита. Предельное значение содержится в проектной документации объекта либо устанавливается обследованием специализированной организации. Всё остальное — гадание.

Семь мест, где покрытие сдаётся первым

• Мезонины, антресоли и любые конструкции на металлокаркасе — там запас прочности рассчитан на людей и коробки, а не на технику.
• Вторые этажи торговых и административных зданий, приспособленные под хранение уже после сдачи объекта.
• Стяжка поверх утеплителя или шумоизоляции — тот самый случай из пункта 8.9.
• Тонкий топпинг или наливной слой, уложенный на слабое, плохо уплотнённое основание.
• Керамогранит и любая плитка: она прекрасно держит сжатие, но лопается от точечного изгиба.
• Люки, приямки, кабельные каналы и решётки водоотвода на пути движения.
• Полосы у ворот, где основание сезонно промерзает и теряет несущую способность.

Проверка объекта за один рабочий день

1. Найдите проектное значение допустимой нагрузки: проект, технический паспорт здания или приложение к договору аренды. Устного «да там всё нормально» от арендодателя недостаточно — просите документ.
2. Выпишите из паспорта техники массу, грузоподъёмность, распределение по опорам и размеры роликов. Если производитель этих данных не даёт, это уже сигнал.
3. Посчитайте давление по семи шагам выше и сравните с проектным значением.
4. Пройдите маршрут ногами: швы, перепады, люки, стыки плит, пандусы. Разрушение почти всегда начинается на переезде, а не на ровном участке.
5. Нет документов — заказывайте обследование: оно дешевле замены покрытия и несопоставимо дешевле аварии на мезонине.

Расчёт не проходит — что дальше

Вариантов больше, чем кажется, и покупка другой машины стоит в этом списке далеко не первой. Самое дешёвое решение — сменить ролики: широкие или сдвоенные увеличивают площадку контакта в полтора-два раза, а более мягкий вулколан сминается сильнее и распределяет усилие лучше жёсткого полиуретана. Платой станет чуть большее сопротивление качению и ускоренный износ.

Дальше по эффективности — организационные меры. Ограничьте фактическую загрузку до 60–70 % от паспортной. Запретите резкое торможение и разгон с поднятым грузом: именно динамика добивает кромки швов. Перенесите зону приёмки и наиболее нагруженные операции на плиту по грунту, оставив на перекрытии только лёгкие перемещения. На критичных переездах уложите стальные листы или установите накладки на швы — это решает проблему за один день и за смешные деньги. Усиление конструкции — крайняя мера, а не первый шаг.

Главное

Считайте не тонны, а мегапаскали. Разница между безопасной эксплуатацией и раскрошенным за сезон покрытием умещается в несколько квадратных сантиметров площади контакта — и в пятнадцать минут арифметики. Потратьте их до подписания счёта, а не после первого ремонта пола. Возьмите паспорт машины, найдите проектную нагрузку своего объекта и проверьте цифры прямо сегодня.
