Как подключить циркулярный станок на 380 В в гараже или мастерской: всё, что нужно знать до покупки
Многие, кто впервые сталкивается с выбором профессионального оборудования для деревообработки, задают один и тот же вопрос: «А можно ли вообще поставить это у себя?». Особенно часто он звучит, когда речь заходит о мощных моделях — и именно тут выясняется, что циркулярный станок по дереву с напряжением питания 380 В требует совсем другого подхода к подготовке мастерской, чем его однофазный собрат. Разберёмся во всём по порядку — без лишних страхов, но и без иллюзий.
Почему 380 В — это не просто «больше мощности»
Трёхфазное питание — не маркетинговый трюк производителей. Это принципиально иной способ подачи электроэнергии, при котором ток распределяется по трём фазам одновременно. Для тяжёлого оборудования это даёт несколько реальных преимуществ: равномерная нагрузка на сеть, плавный пуск двигателя, отсутствие просадок напряжения при старте под нагрузкой.
Станки от 3 кВт и выше — например, Metabo BKS 400 Plus (4,2 кВт), Proma PKS-315S или мощные форматники JET — выпускаются именно в трёхфазном исполнении не случайно. Однофазный двигатель такой мощности при пуске создаёт пусковой ток, который в 5–7 раз превышает номинальный. Для домашней сети это катастрофа: выбивает автоматы, проседает напряжение у соседей, изнашивается проводка.
Есть ли 380 В в вашем гараже или мастерской?
Вот первое, что нужно выяснить ещё до оформления заказа.
Ситуации бывают разные:
- Гаражный кооператив — нередко имеет трёхфазный ввод на весь кооператив, но до конкретного бокса доведена только одна фаза (220 В). Уточняйте у председателя.
- Частный дом с участком — если дом подключён по схеме 15 кВт (трёхфазный ввод), вы можете завести три фазы в мастерскую при наличии свободной мощности.
- Отдельное здание мастерской — здесь возможно оформить самостоятельное техническое присоединение к сети через сетевую организацию.
- Городской гараж — как правило, только 220 В, 6–10 кВт на бокс. Трёхфазный ввод требует отдельного договора и согласования.
Выяснить наличие трёхфазного питания и допустимую мощность можно, обратившись в местную сетевую компанию (в Санкт-Петербурге — Ленэнерго, в Москве — Россети Московский регион) или запросив однолинейную схему подключения у управляющей организации.

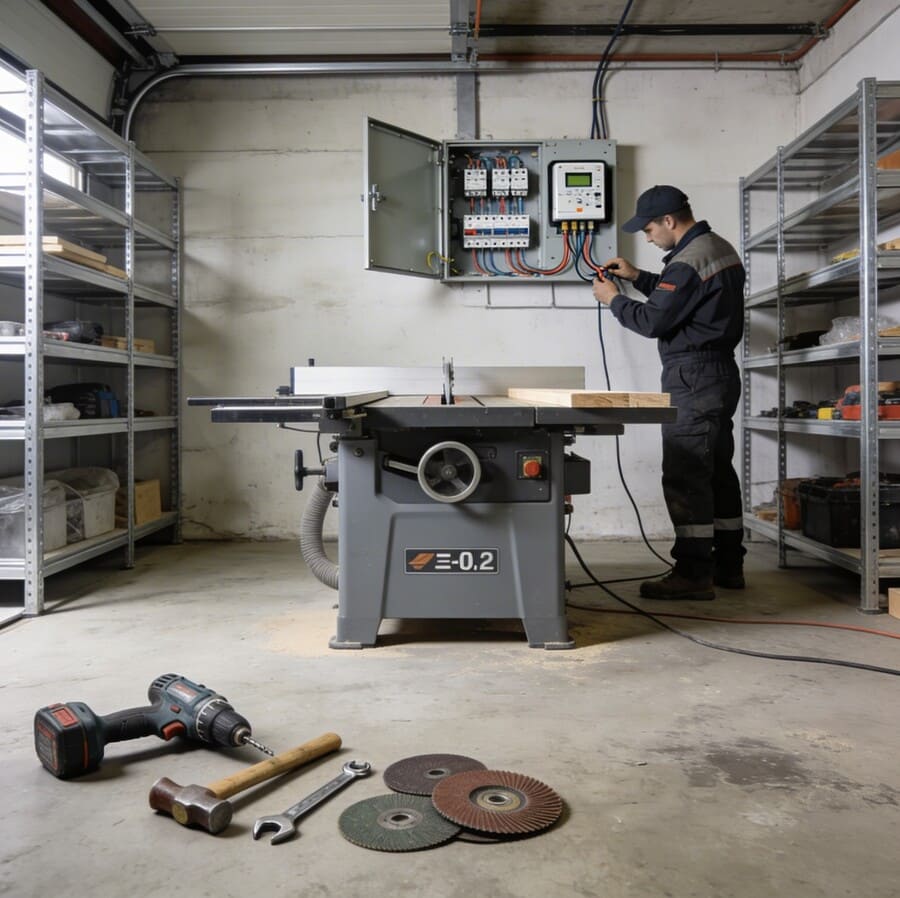

Что потребуется для подключения: минимальный набор
Если три фазы у вас уже есть — половина дела сделана. Но это не значит, что можно просто воткнуть вилку. Для грамотного подключения понадобится следующее.
Обязательные элементы:
- Трёхфазный счётчик электроэнергии (если его нет — замена через энергосбытовую компанию)
- Вводной автоматический выключатель на 3 фазы (подбирается по мощности станка + запас 20–30%)
- Трёхфазная розетка или стационарное подключение через клеммный блок
- Кабель типа ВВГнг или КГ сечением не менее 2,5 мм² на фазу (для станков до 5 кВт), 4 мм² — для более мощных
- УЗО (устройство защитного отключения) или дифавтомат — обязательно для помещений с повышенной влажностью и наличием металлических конструкций
Работы по подключению к трёхфазной сети должен выполнять сертифицированный электрик с допуском. Это не перестраховка — это требование ПУЭ (Правил устройства электроустановок), за нарушение которых при пожаре или несчастном случае страховая откажет в выплате.
Таблица: сравнение способов подключения трёхфазного станка
| Способ | Когда подходит | Плюсы | Минусы |
|---|---|---|---|
| Прямое подключение к трёхфазной сети | Есть ввод 380 В | Полная мощность, надёжность | Требует наличия трёх фаз и электрика |
| Преобразователь частоты (инвертор) | Есть только 220 В | Позволяет запустить трёхфазный мотор | Потеря ~10–15% мощности, стоимость от 15 000 ₽ |
| Конденсаторная схема («фазосдвигающий конденсатор») | Маломощные станки до 1,5 кВт | Дёшево и просто | Сильная потеря мощности, перегрев двигателя |
| Замена двигателя на однофазный | Есть только 220 В, станок ценный | Полная мощность на 220 В | Дорого, не всегда возможно конструктивно |

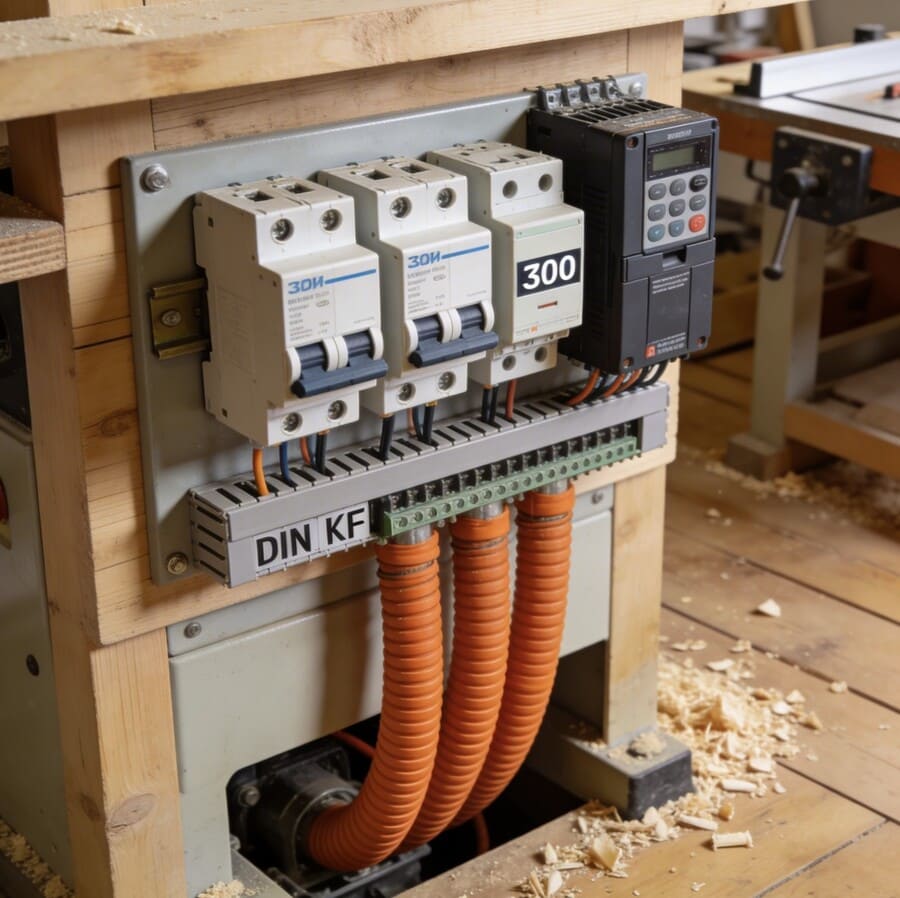

Преобразователь частоты: реальная альтернатива или компромисс?
Если трёхфазного питания нет и в ближайшее время не предвидится — многие мастера идут по пути установки преобразователя частоты (частотного инвертора). Это устройство преобразует однофазные 220 В в трёхфазные 380 В и позволяет запустить «трёхфазный» станок от обычной розетки.
Звучит как идеальное решение. Но есть нюансы.
Во-первых, потери мощности реальны. КПД хорошего инвертора — 90–95%, то есть станок на 4,2 кВт получит фактически около 3,8–4 кВт. Для большинства задач достаточно, но при длительной работе с твёрдыми породами — дуб, ясень, бук — разница будет ощутима.
Во-вторых, инвертор нужно подобрать правильно. Его номинальная мощность должна превышать мощность двигателя станка в 1,5 раза — с учётом пускового тока. Для двигателя 4,2 кВт нужен инвертор на 6–7 кВт. Экономить здесь не стоит.
В-третьих, качественный инвертор — это не дешёвое устройство с маркетплейса. Проверенные бренды на российском рынке: Danfoss, ОВЕН, Веспер, Delta Electronics. Их продукция сертифицирована и рассчитана на реальные условия эксплуатации.
Главное — не торопиться
Покупка мощного трёхфазного оборудования — это серьёзное решение, которое требует предварительной подготовки. Не стоит рассчитывать, что «разберёмся по ходу». Уточните параметры своей сети заранее, проконсультируйтесь с электриком, и только потом выбирайте конкретную модель. Иначе дорогой станок рискует превратиться в красивый предмет интерьера, который невозможно включить.
Профессиональный инструмент работает там, где для него созданы профессиональные условия. Позаботьтесь об этом — и оборудование отплатит вам годами надёжной службы.
Источники: Правила устройства электроустановок (ПУЭ), 7-е издание — docs.cntd.ru; справочные материалы компании ОВЕН по выбору преобразователей частоты — owen.ru; техническая документация к станкам Metabo и JET, представленная на официальных сайтах брендов; портал по электрике «Электрик Инфо» — electricinfо.ru.
