Устранение шума дросселя: от диагностики до полного заглушения

Раздражающий, монотонный гул или высокочастотный писк, исходящий из недр электронной техники — знакомая картина для многих. Часто виновником этого акустического дискомфорта становится небольшой, но важный компонент — дроссель или катушка индуктивности. Этот звук может не только мешать сосредоточенной работе, но и сигнализировать о потенциальных проблемах в устройстве. Разобраться в причинах этого явления и найти эффективные способы его устранения — задача, с которой может справиться не только опытный инженер, но и внимательный энтузиаст. Много полезной информации можно найти на специализированных ресурсах, таких как https://radaelectron.ru, но мы собрали все ключевые методы и теоретические основы в одной подробной статье, чтобы помочь вам раз и навсегда решить проблему шумного дросселя.

Почему дроссель гудит? физика процесса и основные причины

Прежде чем приступать к «лечению», необходимо понять природу «болезни». Шум, который мы слышим, — это не что иное, как механические вибрации, преобразованные в звуковые волны. Но что заставляет, казалось бы, монолитный электронный компонент вибрировать? Ответ кроется в фундаментальных законах физики, управляющих его работой. Основных причин две: магнитострикция и вибрация обмоток.

Магнитострикция — главный виновник

Сердцем большинства дросселей является ферромагнитный сердечник. Когда через обмотку катушки протекает переменный ток, он создает переменное магнитное поле. Это поле, в свою очередь, воздействует на сердечник, заставляя его изменять свои физические размеры — незначительно сжиматься и расширяться в такт с колебаниями тока. Этот эффект называется магнитострикцией.

Магнитострикция — это свойство ферромагнитных материалов изменять свои размеры и форму под действием магнитного поля. Именно эти микроскопические деформации, происходящие с высокой частотой, генерируют слышимый гул или писк.

Частота этого звука напрямую связана с частотой тока, протекающего через дроссель. В импульсных блоках питания, где частоты преобразования могут достигать десятков и сотен килогерц, мы слышим высокий писк. В сетевых фильтрах, работающих на частоте 50-60 Гц, звук будет низким, похожим на гудение трансформатора.

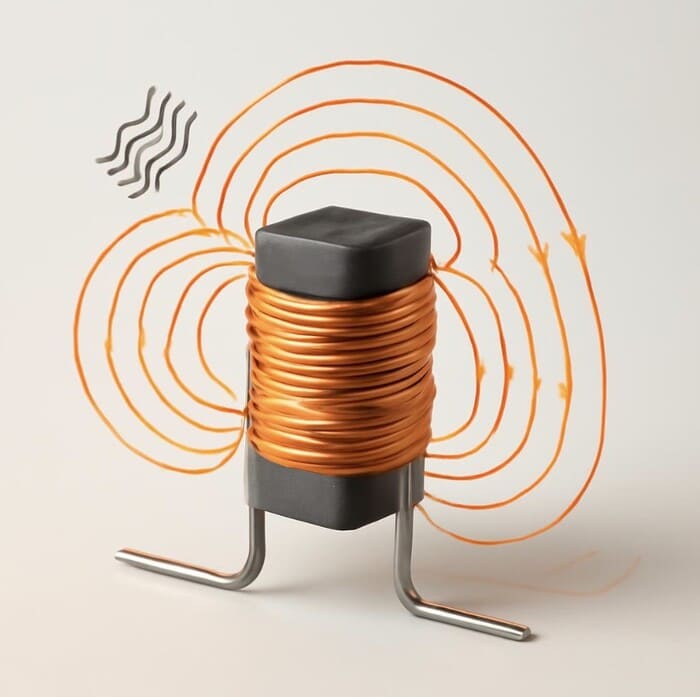

Магнитное поле, создаваемое током, заставляет сердечник и обмотки дросселя вибрировать, создавая слышимый шум.

Механические вибрации обмоток и сердечника

Вторая распространенная причина — это чисто механические колебания. Провод, из которого сделана обмотка, также находится в мощном магнитном поле. Согласно силе Ампера, на проводник с током в магнитном поле действует сила. Если витки обмотки намотаны недостаточно плотно или со временем ослабли, они начинают вибрировать друг относительно друга и сердечника, подобно струнам музыкального инструмента. Этот эффект значительно усиливается, если частота колебаний совпадает с собственной резонансной частотой витков.

Проблема может крыться и в конструкции самого сердечника. Если он состоит из двух или более частей (например, Ш-образный или E-образный), а их склейка или стяжка со временем ослабла, то эти части начинают вибрировать относительно друг друга под действием магнитного поля. Это также создает заметный шум.

Основные источники механического шума дросселя:

• Колебания витков обмотки из-за недостаточной плотности намотки или фиксации.
• Вибрация отдельных частей сборного ферритового сердечника (например, двух Е-половинок).
• Резонанс дросселя с печатной платой, на которой он установлен. Вибрации от компонента передаются на большую поверхность платы, которая работает как дека, усиливая звук.
• Плохо закрепленный корпус самого компонента.

Диагностика: как точно определить источник шума

Прежде чем заливать все подряд лаком или эпоксидной смолой, важно убедиться, что виновник шума — именно дроссель. В современных электронных устройствах, особенно в блоках питания, есть и другие компоненты, способные издавать звуки, например, керамические конденсаторы (из-за пьезоэлектрического эффекта) или трансформаторы.

Точная диагностика — половина успеха. Неправильно определив источник шума, вы рискуете потратить время и материалы впустую, а в худшем случае — повредить исправный компонент.

Для локализации источника шума можно использовать простой, но эффективный метод. Возьмите непроводящий предмет, например, пластиковую ручку, деревянную палочку или корпус от фломастера. Включите устройство и, когда появится шум, аккуратно прикасайтесь кончиком инструмента к подозреваемым компонентам (дросселям, трансформаторам, крупным конденсаторам). Когда вы коснетесь “поющего” элемента, тональность звука изменится, или он на мгновение затихнет из-за

давления. Этот простой тест позволяет безошибочно найти “виновника торжества” и направить усилия по его “успокоению” точно в цель.

Способы устранения шума дросселя: от простых до кардинальных

Итак, вы с высокой долей вероятности определили, что источником неприятного звука является именно дроссель. Теперь перед вами стоит выбор метода устранения этой проблемы. Существует несколько подходов, различающихся по сложности, эффективности и обратимости. Рекомендуется начинать с самых простых и наименее инвазивных, переходя к более сложным, если предыдущие не дали желаемого результата.

Метод №1: механическая фиксация и демпфирование

Это самый быстрый, простой и в большинстве случаев обратимый способ. Его суть заключается в том, чтобы механически ограничить вибрацию компонента, прижав его или заполнив пустоты вокруг него вязким материалом. Этот метод особенно эффективен, если шум вызван вибрацией всего корпуса дросселя или его колебаниями относительно печатной платы.

Что можно использовать:

• Термоклей (горячий клей). Идеальный вариант для быстрой фиксации. Он не проводит ток, быстро застывает и при необходимости его относительно легко удалить. Достаточно нанести каплю клея у основания дросселя, зафиксировав его на плате. Можно также капнуть немного клея на саму обмотку или в стыки сердечника, если они доступны.
• Силиконовый герметик. Обеспечивает более надежную и эластичную фиксацию, хорошо поглощает вибрации. Важно использовать нейтральный (безуксусный) герметик, так как кислотный герметик при отверждении выделяет уксусную кислоту, которая может вызвать коррозию контактов и дорожек на плате.
• Резиновые или силиконовые прокладки. Если между дросселем и другим элементом конструкции есть зазор, в него можно вставить небольшой кусочек виброгасящего материала.

Внимание! При использовании любого фиксирующего материала убедитесь, что он не является электропроводным и предназначен для использования в электронике. Никогда не используйте металлические скобы или токопроводящие клеи.

Процесс прост: нанесите выбранный материал (например, термоклей) на основание дросселя так, чтобы он приклеил его к плате и, возможно, к соседним крупным компонентам. Если дроссель имеет разборный сердечник, можно нанести клей на стыки его половинок. Дайте материалу полностью застыть и проверьте результат.

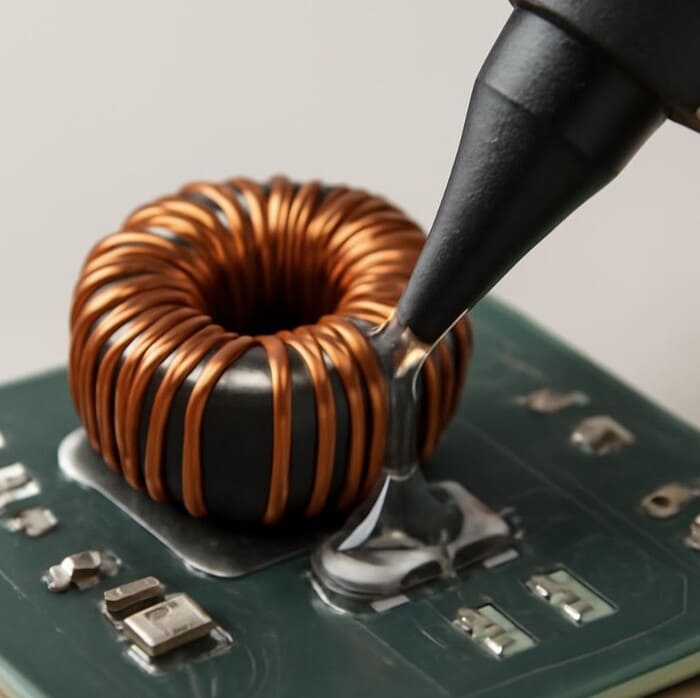

Фиксация дросселя с помощью капли термоклея — простой и быстрый способ устранить вибрацию.

Метод №2: пропитка специальным лаком

Если простой механической фиксации оказалось недостаточно, значит, проблема кроется глубже — вибрируют сами витки обмотки или части сердечника. В этом случае поможет пропитка лаком. Лак проникает в мельчайшие зазоры между витками и в трещины сердечника, склеивая их в единый монолит. После высыхания такая структура уже не может вибрировать, и шум исчезает.

Пропитка лаком — это классический и один из самых надежных методов борьбы с шумом дросселей и трансформаторов, применяемый даже в заводских условиях.

Для этой цели подходят далеко не все лаки. Необходимо использовать специальные диэлектрические составы, предназначенные для электротехнических работ.

Пошаговая инструкция по пропитке дросселя:

1. Подготовка. Полностью обесточьте устройство. Для максимального удобства и качества работы рекомендуется выпаять дроссель с платы. Если это невозможно, тщательно изолируйте окружающие компоненты малярным скотчем или специальной маской, чтобы не залить их лаком.
2. Очистка. Очистите поверхность дросселя от пыли и грязи с помощью кисточки и обезжирьте изопропиловым спиртом. Это обеспечит лучшую адгезию лака.
3. Нанесение лака. С помощью небольшой кисточки или шприца аккуратно нанесите лак на обмотки и стыки сердечника. Старайтесь, чтобы лак хорошо пропитал обмотку, проникая вглубь. Можно нанести несколько тонких слоев с промежуточной сушкой. Хорошо для этих целей подходят акриловые лаки для печатных плат (например, PLASTIK 71) или специальные обмоточные лаки (например, ГФ-95).
4. Сушка (полимеризация). Это самый важный этап. Дайте лаку полностью высохнуть согласно инструкции производителя. Не торопитесь! Преждевременное включение устройства, когда лак еще не полимеризовался, может привести к короткому замыканию или перегреву. Сушка может занимать от нескольких часов до суток.

Метод №3: полная заливка компаундом

Это самый радикальный метод, который гарантирует практически 100% результат, но имеет свои недостатки. Он заключается в полной заливке дросселя двухкомпонентным эпоксидным или полиуретановым компаундом. В результате компонент оказывается заключенным в твердую монолитную капсулу, что полностью исключает любые вибрации.

Этот метод используется в тех случаях, когда шум очень сильный, а пропитка лаком не помогает. Также его применяют для защиты компонентов от влаги и механических повреждений.

Заливка компаундом — это необратимая процедура. После нее ремонт или замена дросселя становятся практически невозможными. Кроме того, сплошной слой компаунда ухудшает теплоотвод от компонента.

Именно из-за ухудшения теплоотвода этот метод следует применять с осторожностью для мощных дросселей, которые в процессе работы могут сильно нагреваться. Перегрев может привести к изменению их характеристик и даже выходу из строя. Перед заливкой создайте вокруг дросселя небольшую опалубку (бортик) из пластилина или термоклея, замешайте компаунд по инструкции и аккуратно залейте им компонент.

Сравнительная таблица методов устранения шума

Для удобства выбора подходящего способа мы свели их ключевые характеристики в одну таблицу.

Когда заглушить нельзя: причины, не связанные с механикой, и замена компонента

К сожалению, не всегда шум дросселя можно устранить механическими методами. Иногда писк или гул являются следствием неисправностей в самой электрической схеме, и в таких случаях заливка лаком или компаундом не только не поможет, но и может усугубить ситуацию, скрыв истинную причину проблемы. Понимание этих “электронных” причин поможет вам избежать бесполезной работы и правильно диагностировать неисправность.

Электрические причины шума в дросселе

Шум дросселя может быть симптомом более глубоких проблем в работе импульсного блока питания (ИБП) или другого преобразователя. Вот наиболее частые из них:

Нестабильная работа ШИМ-контроллера

В большинстве ИБП используется широтно-импульсная модуляция (ШИМ) для регулирования выходного напряжения. ШИМ-контроллер генерирует импульсы, которые управляют силовым ключом (транзистором), а тот, в свою очередь, “накачивает” энергию в дроссель. Если в цепи обратной связи, которая сообщает контроллеру о текущем выходном напряжении, есть проблемы (например, высохший конденсатор, изменивший свои параметры резистор), то контроллер может начать работать нестабильно. Его работа может срываться, частота может “плавать” или переходить в “старт-стопный” режим. Это приводит к тому, что через дроссель протекает ток с хаотично меняющейся частотой, часть которой попадает в слышимый диапазон. В этом случае вы будете слышать не монотонный писк, а скорее “чириканье”, “треск” или “шипение”.

Режим прерывистых токов (DCM) при малой нагрузке

Многие современные блоки питания спроектированы так, чтобы при очень низкой нагрузке или ее отсутствии переходить в специальный экономичный режим (Burst Mode или Green Mode). В этом режиме контроллер работает не постоянно, а короткими пачками импульсов. Между пачками силовой каскад полностью отключается. Частота следования этих пачек обычно низкая и попадает в слышимый диапазон (несколько сотен герц или единицы килогерц). Это и вызывает характерный писк или “тиканье” блока питания, когда компьютер находится в простое. Это не является неисправностью, а особенностью работы схемы. Иногда небольшое увеличение нагрузки (например, подключение USB-устройства) заставляет блок питания выйти из этого режима, и писк пропадает.

Диагностика и статистика неисправностей

Как понять, что причина шума — электрическая, а не механическая? Главный признак — зависимость шума от нагрузки на устройство. Если писк появляется или меняет свою тональность при запуске “тяжелого” приложения на ПК, при подключении зарядного устройства к ноутбуку или при увеличении яркости монитора — скорее всего, дело в электронике. Механический же гул обычно более стабилен и мало зависит от нагрузки. Ниже представлена диаграмма, отражающая примерное распределение причин возникновения шума в дросселях по данным сервисных центров и форумов радиолюбителей.

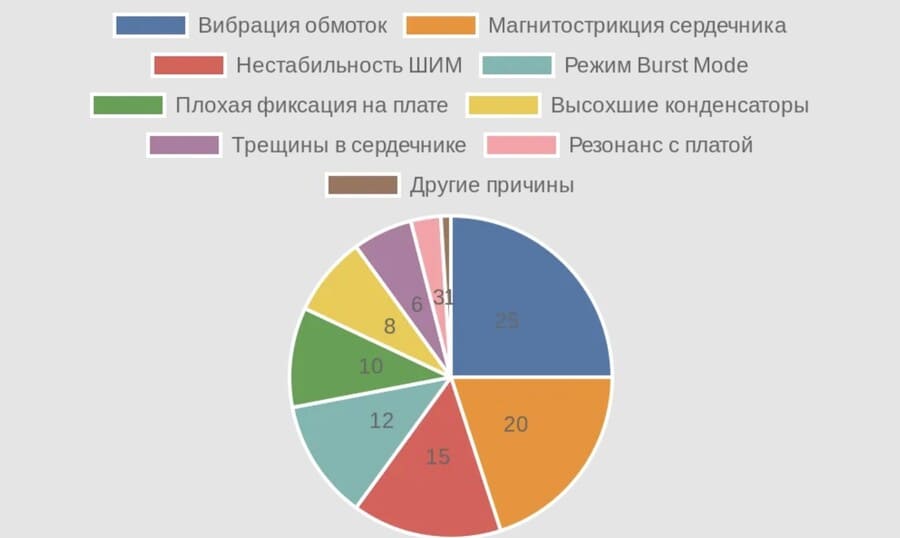

Распределение наиболее частых причин возникновения акустического шума от дросселей и катушек индуктивности в современных электронных устройствах.

Когда пора менять дроссель?

Если все попытки заглушить компонент не увенчались успехом, а диагностика указывает на его внутреннюю неисправность, единственным решением остается замена. Также замена необходима в следующих случаях:

• Видимые повреждения: На сердечнике есть явные трещины или сколы, которые невозможно надежно склеить.
• Следы перегрева: Потемневшая изоляция обмоточного провода, оплавленный каркас, запах гари. Такой дроссель не просто шумит — он опасен.
• Короткое замыкание: Если проверка мультиметром показывает короткое замыкание между витками (измеряется индуктивность, которая будет близка к нулю) или обрыв обмотки.

При замене дросселя критически важно подобрать аналог с максимально близкими параметрами. Главные из них — это индуктивность (L), измеряемая в Генри (Гн), микрогенри (мкГн) или миллигенри (мГн), и максимальный рабочий ток (Imax). Установка дросселя с меньшей индуктивностью или рассчитанного на меньший ток может привести к выходу из строя всего устройства.

Выбор правильных материалов для заглушения дросселя: советы эксперта

Успех операции по “успокоению” дросселя наполовину зависит от правильно подобранных материалов. Использование неподходящего состава может не только не дать результата, но и навредить устройству, вызвав коррозию, короткое замыкание или перегрев. Давайте подробно разберемся, какие лаки, клеи и компаунды подходят для этой задачи, а от каких стоит держаться подальше.

Клеи и герметики для механической фиксации

Как мы уже выяснили, это первая линия обороны. Основное требование к этим материалам — они должны быть диэлектриками и сохранять свои свойства в условиях переменной температуры, характерной для работающей электроники.

Рекомендуемые материалы:

• Термоплавкий клей (Hot Melt). Стержни для клеевого пистолета. Это самый популярный выбор для быстрого ремонта. Он дешев, прост в применении и обладает хорошими диэлектрическими свойствами. Главное — работать аккуратно, чтобы не залить соседние элементы.
• Нейтральный силиконовый герметик. В отличие от кислотного (уксусного), он не выделяет агрессивных веществ при полимеризации. Обычно на упаковке есть маркировка “нейтральный”, “для электроники” или “для аквариумов”. Он создает эластичное соединение, отлично демпфирующее вибрации.
• Каучуковые клеи (например, B-7000). Часто используются для ремонта смартфонов, но отлично подходят и для фиксации компонентов на плате. Они создают прочное, но эластичное соединение и являются хорошими изоляторами.

Чего следует избегать:

• Суперклей (цианоакрилат). Он создает очень хрупкое соединение, которое от вибрации и перепадов температур может быстро разрушиться. Кроме того, его пары могут оставлять белый налет на соседних элементах платы.
• Кислотный силиконовый герметик. Выделяемая им уксусная кислота — враг медных дорожек и контактов. Использовать его в электронике категорически запрещено.
• Любые токопроводящие клеи. Даже если на них написано “эпоксидный”, всегда проверяйте спецификацию. Некоторые эпоксидные составы содержат металлический наполнитель для улучшения теплопроводности и являются проводниками тока.

Лаки для пропитки обмоток

Выбор лака — более ответственная задача. Он должен обладать низкой вязкостью для глубокого проникновения, хорошей адгезией к меди и ферриту, а также высокой диэлектрической прочностью после высыхания.

Рекомендуемые лаки:

• Акриловые лаки для печатных плат (например, PLASTIK 71, CRAMOLIN URETHAN). Они продаются в виде спреев или в банках. Удобны в нанесении, быстро сохнут и создают прочную защитную пленку. Идеально подходят для любительского ремонта.
• Электротехнические пропиточные лаки (например, ГФ-95, МЛ-92). Это “классика жанра”, используемая в промышленном производстве двигателей и трансформаторов. Они обеспечивают максимальную надежность, но требуют более сложного процесса сушки, часто с нагревом.
• Шеллак. Натуральный лак, который исторически использовался для изоляции и пропитки обмоток. Он обладает отличными диэлектрическими свойствами. Сейчас используется реже, но все еще является эффективным средством.

Компаунды для полной заливки

Здесь важно найти баланс между механической прочностью и теплопроводностью. Состав должен надежно фиксировать компонент, но при этом не превращать его в “термос”.

Рекомендуемые компаунды:

• Эпоксидные заливочные компаунды (например, ЭД-20 с отвердителем ПЭПА). Классический и доступный вариант. Для улучшения теплопроводности и снижения усадки в него можно добавить наполнитель — кварцевый песок или микрокальцит. Важно точно соблюдать пропорции смолы и отвердителя.
• Полиуретановые компаунды. Они более эластичны, чем эпоксидные, и лучше переносят вибрации и термоудары. Часто имеют лучшие диэлектрические характеристики.
• Специализированные теплопроводящие компаунды. Это лучший, но и самый дорогой выбор. Они содержат в своем составе диэлектрические наполнители (оксид алюминия, нитрид бора), которые значительно улучшают отвод тепла от залитого компонента.

Сравнительная таблица материалов для заглушения

Чтобы вам было проще сориентироваться, мы подготовили сравнительную таблицу основных материалов, их плюсов и минусов.

Правильный выбор материала — это залог не только успешного устранения шума, но и долгой и безопасной работы вашего электронного устройства. Всегда читайте инструкцию к применяемому составу и соблюдайте технику безопасности.

Профилактика и выбор компонентов: как избежать проблемы в будущем

Ремонт — это хорошо, но еще лучше — не доводить до него. Проблема шумящих дросселей часто является следствием первоначального выбора некачественной электроники. Производители в погоне за снижением себестоимости экономят на всем, включая качество намотки и пропитки катушек индуктивности. Поэтому самый надежный способ избежать писка — это изначально выбирать качественные устройства и компоненты.

На что обращать внимание при покупке

При выборе нового блока питания, видеокарты, материнской платы или любого другого устройства, содержащего импульсные преобразователи, стоит уделить внимание нескольким моментам:

• Репутация производителя. Известные бренды, дорожащие своим именем, как правило, используют более качественную элементную базу и осуществляют лучший контроль на производстве.
• Отзывы пользователей. Перед покупкой поищите в интернете отзывы на конкретную модель. Если многие пользователи жалуются на “свист дросселей”, это серьезный повод задуматься о выборе другой модели.
• Визуальный осмотр (если возможно). Обратите внимание на качество сборки. Качественные дроссели часто залиты лаком или компаундом уже с завода. Они выглядят монолитно, обмотки плотно уложены и зафиксированы. Если вы видите небрежно намотанные, “лохматые” катушки — это плохой знак.
• Ценовой сегмент. К сожалению, чудес не бывает. В самых дешевых устройствах вероятность столкнуться с писком гораздо выше. Экономия производителя на качественной пропитке дросселей — одна из первых статей сокращения расходов.

Запомните простое правило: “скупой платит дважды”. Инвестиция в качественный блок питания от проверенного бренда не только избавит вас от неприятных звуков, но и обеспечит стабильность и безопасность для всех компонентов вашей системы.

Правильная эксплуатация

Даже качественное устройство можно довести до “пения”, если эксплуатировать его неправильно. Обеспечьте хорошую вентиляцию в корпусе компьютера или вокруг устройства. Перегрев — один из факторов, который со временем может привести к разрушению заводского лакового покрытия и ослаблению витков. Также старайтесь использовать качественные сетевые фильтры и источники бесперебойного питания, чтобы защитить электронику от скачков напряжения, которые могут вызывать стрессовые режимы работы для импульсных преобразователей.

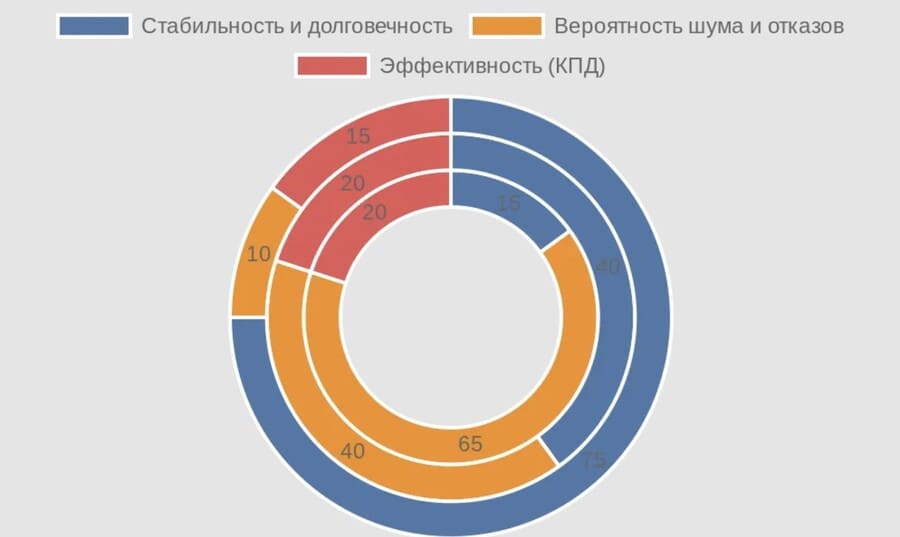

Сравнение влияния качества компонентов на ключевые показатели работы устройства: стабильность, вероятность шума и эффективность.

Как видно из диаграммы, выбор в пользу высококачественных компонентов напрямую снижает вероятность возникновения шума и повышает общую надежность и долговечность устройства.

Часто задаваемые вопросы (FAQ)

Мы собрали ответы на самые популярные вопросы, которые возникают у пользователей при столкновении с проблемой шумящего дросселя.

Опасен ли писк дросселя для устройства или человека?

Для человека писк абсолютно безвреден, хотя и может быть крайне раздражающим и вызывать дискомфорт. Для самого устройства ситуация двоякая. Если писк вызван механическими причинами (вибрация обмоток), то, как правило, это не опасно и компонент может так “петь” годами без последствий. Однако если шум является следствием проблем в электрической схеме (например, неисправности ШИМ-контроллера или высохших конденсаторов), то это тревожный симптом, который может предвещать скорый выход устройства из строя.

Можно ли использовать для фиксации суперклей или женский лак для ногтей?

Категорически не рекомендуется. Суперклей (цианоакрилат) создает очень хрупкое соединение, которое быстро разрушится от вибраций и перепадов температур. Лак для ногтей не предназначен для работы при повышенных температурах, может плавиться, терять диэлектрические свойства и, в худшем случае, стать причиной короткого замыкания. Используйте только те материалы, которые рекомендованы для электроники: нейтральный герметик, термоклей, специальные электротехнические лаки.

Повлияет ли самостоятельная пропитка дросселя на гарантию устройства?

Да, однозначно повлияет. Любое вмешательство во внутреннее устройство, включая вскрытие корпуса, выпаивание компонентов или нанесение на них каких-либо составов, является нарушением условий гарантийного обслуживания. Если ваше устройство еще на гарантии и шум вас сильно беспокоит, лучшим решением будет обратиться в авторизованный сервисный центр для диагностики и гарантийного ремонта или замены.

Почему мой новый блок питания/видеокарта пищит “из коробки”?

Это, к сожалению, распространенное явление, особенно в среднем и бюджетном ценовых сегментах. Причина — экономия производителя на качественной вакуумной пропитке дросселей лаком. Даже если намотка плотная, микроскопических зазоров может быть достаточно для возникновения вибрации в слышимом диапазоне. Также причиной может быть работа блока питания в экономичном режиме (Burst Mode) при отсутствии нагрузки, что не является дефектом, а особенностью схемы.

Означает ли шум, что компонент скоро выйдет из строя?

Не обязательно. Как уже говорилось, если причина шума — механическая, дроссель может работать в таком режиме очень долго. Многие видеокарты и блоки питания “пищат” весь срок своей службы без каких-либо проблем. Однако если шум появился внезапно на устройстве, которое раньше работало тихо, или его характер резко изменился (например, превратился в треск), это повод для беспокойства. Стоит провести диагностику, чтобы исключить электрические неисправности.

Заключение

Шум дросселя — частая, но в большинстве случаев решаемая проблема. Мы рассмотрели физические и электрические причины этого явления, а также методы его устранения, от простой фиксации до полной заливки. Главное — правильно диагностировать источник шума и подобрать подходящий метод и материалы. Не бойтесь действовать, соблюдая технику безопасности: вооружившись нашими советами, вы сможете вернуть тишину и комфорт на ваше рабочее место!
