Почему срабатывает автомат при включении кондиционера: разбираем пусковые токи бытовых приборов

Знакомая ситуация: жарким летним днем вы включаете кондиционер, и через секунду в квартире гаснет свет. Автомат в щитке «выбило». Вы возвращаете рычажок в рабочее положение, снова нажимаете кнопку на пульте — и история повторяется. Многие в такой момент думают, что проблема в самом кондиционере или в «слабой» проводке. На самом деле причина кроется в физических процессах, которые происходят при запуске электродвигателей.

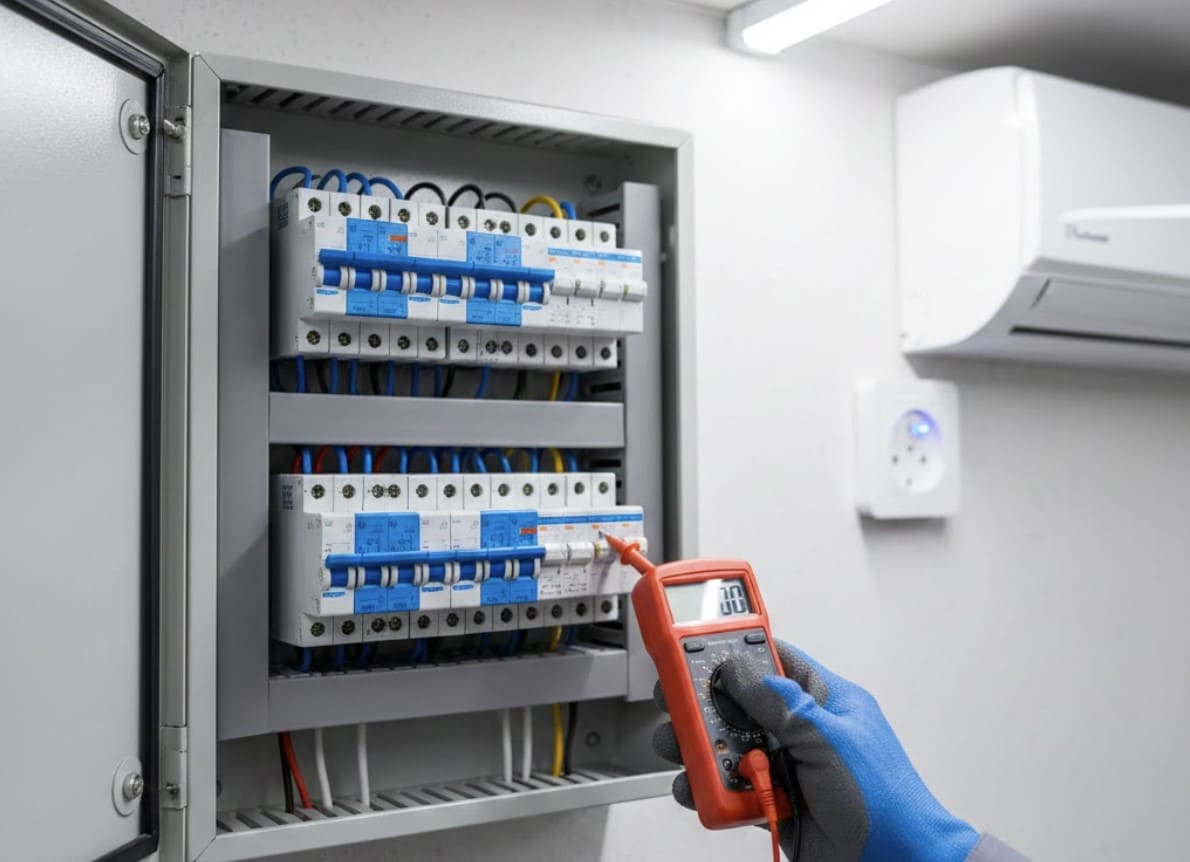

Защиту электрических цепей в современных домах обеспечивают модульные автоматические выключатели, установленные в распределительном щитке. Их задача — мгновенно обесточить линию при перегрузке или коротком замыкании. Но иногда автомат срабатывает, даже когда реальной опасности нет. Всё дело в пусковых токах — кратковременных скачках потребления, возникающих в момент включения техники с электродвигателями.

Что такое пусковой ток и почему он опасен

Пусковой ток — это величина тока, которая возникает в первые доли секунды после включения электроприбора. У устройств с электромоторами (компрессоры кондиционеров, холодильники, насосы, электроинструмент) этот показатель в несколько раз превышает номинальное рабочее потребление.

Причина проста: чтобы раскрутить ротор двигателя из состояния покоя, требуется значительное усилие. Электрическая энергия преобразуется в механическую работу, и в первый момент сопротивление обмоток минимально. После выхода на рабочие обороты потребление стабилизируется.

Согласно техническим справочникам (ГОСТ 30804.4.30-2013 «Электромагнитная совместимость технических средств»), коэффициент пускового тока для различных приборов составляет:

Источник: данные производителей климатической техники и ГОСТ 30804.4.30-2013.

Как видите, кондиционер мощностью 2 кВт в момент пуска может потреблять ток более 60 ампер! Если в щитке стоит автомат номиналом 16 А с характеристикой C (самый распространенный вариант для квартирных линий), он физически не справится с такой нагрузкой и сработает.

Почему именно ваш кондиционер выбивает пробки

Давайте разберем конкретные факторы, влияющие на срабатывание защиты:

Недостаточный номинал автомата. Если на линию розеток установлен автомат 10 или 16 А, а кондиционер потребляет в пике 50–60 А, отключение неизбежно. Расчет автомата должен учитывать не только номинальную мощность прибора, но и пусковые токи.

Одновременное включение нескольких приборов. Представьте: работает холодильник (потребляет 1,5 А в рабочем режиме), включен телевизор (0,5 А), заряжается ноутбук (1 А). Суммарная нагрузка — всего 3 ампера. Но в момент, когда вы нажимаете кнопку кондиционера, к этим трём добавляется пусковой ток 50 А. Итого 53 ампера на секунду — и автомат размыкает цепь.

Износ контактов автомата. Со временем контактные группы окисляются, пружины ослабевают. Автомат начинает срабатывать при токах ниже номинальных. Если вашему щитку больше 10 лет, стоит провести ревизию.

Старая или поврежденная проводка. Алюминиевые провода сечением 2,5 мм² (типичные для старого жилого фонда) имеют повышенное сопротивление. При больших токах провод нагревается, и автомат реагирует на тепловую перегрузку.

Низкое напряжение в сети. При просадке напряжения до 190–200 В (вместо положенных 220 В) электромотор компрессора потребляет больший ток для достижения той же мощности. Это усугубляет проблему пусковых токов.

Как решить проблему: четыре проверенных способа

1. Замените автомат на правильно подобранный

Для линии, питающей кондиционер мощностью 2–3 кВт, рекомендуется устанавливать автомат номиналом 20 или 25 А с характеристикой C. Характеристика C означает, что электромагнитный расцепитель сработает при токе, превышающем номинальный в 5–10 раз. Это даёт запас на пусковые токи.

Важно! Номинал автомата должен соответствовать сечению кабеля. Для медного провода 2,5 мм² максимальный длительный ток — 25 А, для 4 мм² — 35 А. Не ставьте автомат «с запасом», если проводка не рассчитана на такие нагрузки — это прямой путь к пожару.

2. Проведите отдельную линию для кондиционера

Самое грамотное решение — выделить для мощного прибора собственную линию питания напрямую от щитка. Это исключает влияние других потребителей и снижает риски срабатывания автомата. Кабель сечением 2,5 мм² (для кондиционеров до 3 кВт) или 4 мм² (для более мощных сплит-систем) прокладывается в штробе или кабель-канале до места установки внутреннего блока.

3. Установите УЗО или дифавтомат с задержкой

Устройства защитного отключения (УЗО) и дифференциальные автоматы с функцией селективности имеют задержку срабатывания. Это позволяет «пережить» кратковременный бросок тока при пуске без ложного отключения. Селективные модели маркируются буквой S или G.

4. Используйте устройство плавного пуска

Для промышленного оборудования давно применяются софтстартеры — приборы, ограничивающие пусковой ток за счет постепенного увеличения напряжения на обмотках двигателя. Для бытовых кондиционеров существуют компактные модули плавного пуска, которые монтируются между автоматом и внутренним блоком. Стоимость — от 3000 рублей, но эффект заметен сразу: вместо 7-кратного пускового тока вы получаете 2-кратный.

Проверьте другие приборы: кто ещё «любит» высокие пусковые токи

Проблема пусковых токов актуальна не только для кондиционеров. Вот список устройств, требующих особого внимания при расчете нагрузки:

• Холодильники и морозильники — компрессор запускается каждые 20–40 минут
• Стиральные и посудомоечные машины — двигатель барабана и помпа слива
• Пылесосы высокой мощности — коллекторный двигатель с высоким стартовым моментом
• Погружные и циркуляционные насосы — для систем водоснабжения и отопления
• Электроинструмент — перфораторы, болгарки, циркулярные пилы
• Компрессоры для накачки шин — особенно в гаражах и мастерских

Если у вас в доме несколько таких приборов, стоит составить схему распределения нагрузок по разным линиям. Это предотвратит одновременное включение и снизит риск срабатывания защиты.

Когда стоит обратиться к электрику

Не все проблемы можно решить самостоятельно. Профессиональная помощь необходима, если:

• Автомат продолжает срабатывать даже после замены на более мощный (при условии, что проводка выдерживает нагрузку)
• Вы чувствуете запах гари или видите следы оплавления на розетках
• Напряжение в сети регулярно падает ниже 200 В (требуется установка стабилизатора)
• Возраст электропроводки превышает 20 лет — алюминиевые провода могут иметь скрытые повреждения
• При включении мощных приборов мигает свет или слышен гул в щитке

Помните: электричество не прощает ошибок. Неправильный выбор защитной аппаратуры или игнорирование проблем с проводкой может привести к пожару.

Выводы

Срабатывание автомата при включении кондиционера — нормальная реакция защиты на высокие пусковые токи, если номинал выключателя подобран неправильно. Решение проблемы лежит в грамотном расчете электрической нагрузки с учетом коэффициентов пускового тока. Выделите для мощной техники отдельную линию, установите автомат соответствующего номинала, проверьте состояние проводки — и вы забудете о внезапных отключений света в самый жаркий день.

Главное — не экономьте на качестве комплектующих и не пытайтесь обойти защиту, вставляя «жучки» или автоматы завышенного номинала. Ваша безопасность важнее сиюминутного комфорта.

Источники информации:

1. ГОСТ 30804.4.30-2013 «Электромагнитная совместимость технических средств. Методы измерения показателей качества электрической энергии»
2. ПУЭ (Правила устройства электроустановок), 7-е издание, раздел 3.1 «Защита электрических сетей до 1 кВ»
3. Технические характеристики бытовых кондиционеров производителей Daikin, Mitsubishi Electric, LG (официальные сайты производителей)
4. Справочник «Электротехнические расчеты в электрических сетях», издательство «Энергоатомиздат»
