Маркировка абразивных шлифовальных кругов

Основные параметры маркировки

В маркировке шлифовальных кругов указываются: тип изделия, его размер, зернистость, твердость, материал абразива, скорость вращения и структуру.

Тип круга

Тип круга указывает на назначение оснастки. По ГОСТ 2424-83 производители должны наносить обозначения в виде цифр. Допускается также использование букв в маркировке согласно старому стандарту ГОСТ 2424-75. Ниже рассмотрим популярные типы абразивных шлифовальных кругов и их назначение.

1. Прямой профиль (ПП / 1) → Заточка лезвий инструментов, обдирка и зачистка, внутреннее шлифование.
2. Кольцевой (К / 2) → Заточка инструментов, нарезание кромок, работа по металлу.
3. Конусообразный (3П / 3) → Заточка зубьев не дисковых пил.
4. Двухсторонний конический (2П / 4) → Шлифование резьбы, доводка профилей шеверов, зубчатых колес
5. Прямой профиль с односторонней выточкой (ПВ / 5) → Круглое, плоское и внутреннее шлифование, обработка шейки, торца
6. Чашечный цилиндрический (ЧЦ / 6) → Черновая обработка бетона, металла, камня, кирпича, удаление с поверхностей ржавчины, заусенцев

Размер круга

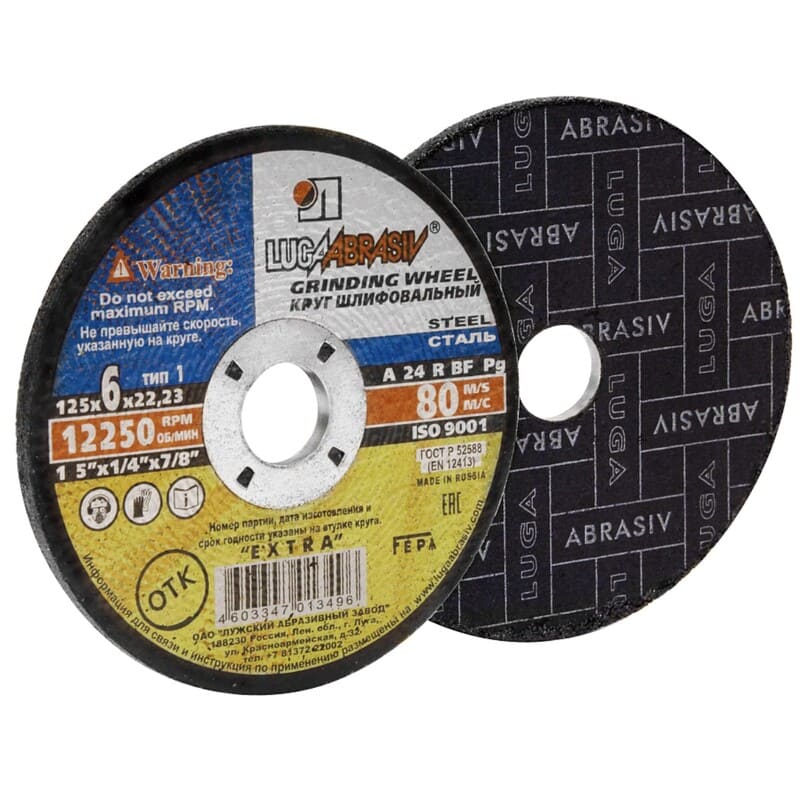

На изделии обозначение размера выглядит таким образом: DxTxH, где D — наружный диаметр; T – высота диска; H — посадочный диаметр. Например, абразивный диск 125x6x22,23 мм. По этой характеристике диски подбирают с учетом параметров рабочего инструмента (число оборотов и скорость шпинделя) и типа обрабатываемой поверхности:

• Шлифовальные диски диаметром 115 мм подходят для работы с небольшими болгарками. Оснастку применяют при обработке мелких деталей;
• Расходники диаметром 150 мм можно использовать для шлифовки заготовок среднего размера от ржавчины, лака, шпатлевки;
• Круги диаметром 180 мм выбирают для работы с заготовками большого размера из металла, камня, бетона.

Стандартные посадочные диаметры для УШМ — 22,23 мм, 13,20 мм, для больших дисков — 32 мм.

Шлифматериал

Шлифматериал маркируется буквами и цифрами. Цифра указывает на марку материала, из которого сделан абразив. Электрокорунд обозначается литерой A.

По марке зерно может быть:

• Нормальным (12А-16А);
• Белым (22А-25А);
• Хромистым (32А-34А);
• Титанистым (37А);
• Циркониевым (38А) и другим.

Изделия с карбидом кремния маркируются литерой C. Шлифматериал бывает двух типов: черный (52C-55C) и зеленый (62C-64C). Чем выше цифра, тем качественнее шлифматериал. Шлифовальные диски 63С применяют для шлифовки и зачистки по камню.

Зернистость

Пористость абразива влияет на чистоту обрабатываемой поверхности. При маркировке зернистости шлифовальных кругов изготовители имеют в виду ширину зерен в микронах (мкм). По общепринятой системе FEPA показатель маркируется буквой F и цифрой, по другой системе обозначений — буквой Р и номером. Выбор зернистости зависит от заготовки, которую нужно обработать:

• Р24 – Р40 — для грубой обработки материалов, удаления заусенцев;
• Р40 – Р80 — для работы с древесиной, общей шлифовки;
• Р100 – Р120 — для тонкой шлифовки, подготовки заготовок под покраску;
• Р180 – Р240 — для очень тонкой шлифовки;
• Р320 и выше — для полировки, сверхтонкой обработки.

По ГОСТ 3647-80 также допустимо обозначение с литерой А: А24, А36, А40, А60, А80, А100, А120. Чем меньше цифра в маркировке, тем больше величина зерен.

Твердость круга

Твердость расходника — способность связки сохранять зерна от вырывания. От показателя зависит возможность круга к самозатачиванию. Твердость на изделиях обозначается латинскими буквами. По показателю диски разделяют на 4 категории:

• Мягкие — F, G, H, I, J;
• Средние — K, L, M, N;
• Твердые — O, P, Q, R, S;
• Очень твердые — T, U, V, W, X, Y, Z.

Выбор оснастки по твердости зависит от материала и размера заготовок, с которыми нужно работать.

Связка и структура

Связка — то, что скрепляет зерна и удерживает их на поверхности. Обозначается латинскими буквами. Производители используют 3 вида связки:

• Вулканитовая (R). Органическое соединение из синтетического каучука с хорошей полирующей способностью и устойчивостью к щелочным составам;
• Керамическая (V). Соединительный элемент для всех видов шлифования и финишной обработки стали, не подходит для обдирки;
• Бакелитовая (B). Смолянистая связка с высокой прочностью и эластичностью используется для тонкого шлифования, обдирки на подвесных станках, абразивной отрезки.

Структура — соотношение абразивного материала и связки. Чем больше зерен на поверхности, тем выше плотность. При небольшой плотности структура более пориста. Структура на дисках обозначается цифрами от 1 до 12.

Максимальная скорость вращения

Допустимая скорость вращения диска зависит от его прочности и вида связки. По этому параметру подбирают оснастку с учетом характеристик УШМ (угловой шлифовальной машины). Максимальная скорость обозначается в м/с и в об/мин.

Маркировка зачистных и лепестковых кругов

Круг лепестковый отличается от других разновидностей оснастки веерной формой шлифующей поверхности. Лепестки вырезают из шлифшкурки на различной основе. Оснастку можно использовать с болгаркой, шлифовальным станком или электрической дрелью. Оснастка применяется при работе с цветными металлами, сталью, древесиной.

Круг зачистной (обдирочный) применяется при работе по металлу, стали, чугуну и дереву с применением УШМ. По строению такой диск похож на отрезной, но отличается большей толщиной и высоким уровнем зернистости.

Маркировка зачистных и лепестковых дисков различается.

Особенности маркировки зачистных кругов

Зачистные диски производятся с укрепляющим элементом и без него. На изделия с упрочнением наносится маркировка BF. В качестве упрочняющего элемента производители используют армирующую стекловолоконную сетку. Изделия без упрочнения имеют маркировку B. Такие диски формируются из абразивного зерна и связки.

Расшифровка маркировки лепестковых кругов

Круги лепестковые (КЛ) различаются по конструкции и назначению:

• Круг лепестковый с оправкой (КЛО) — им шлифуют труднодоступные поверхности;
• Круг лепестковый со ступицей (КЛС) — диском зачищают криволинейные поверхности;
• Круг лепестковый торцевый (КЛТ) — универсальная оснастка для работы с ручной УШМ в быту и на производственных предприятиях.

Расходник типа КЛТ выпускается в нескольких вариациях. Каждая маркируется по-своему. КЛТ 1 — плоский диск, которым обрабатывают кромки, сварные швы деталей. КЛТ 2 — круг конической формы для работы с различными поверхностями: прямыми, изогнутыми, криволинейными.

ГОСТ и стандарты маркировки

Маркировка товаров выполняется согласно следующим документам:

• ГОСТ 3647-80 (советский), ГОСТ Р 52381-2005 и FEPA (ISO 8486) — стандарты определяют зернистость оснастки;
• ГОСТ 52587-2006 — содержит информацию о методах измерения твердости расходников;
• ГОСТ 2424-83 и ГОСТ 2424-75 (советский) — содержат технические условия, обозначения типов дисков;
• ГОСТ 24747-90 — содержит информацию по типам дисков с алмазным напылением.

Из-за нанесения маркировки по разным редакциям ГОСТов в шифрах есть отличия.

Старая и новая маркировка: в чем разница?

Разница между старыми и новыми маркировками в обозначениях. Так, по новому ГОСТу тип диска имеет числовое обозначение, а по старому — буквенное. Зернистость по международному стандарту и советскому ГОСТ также указывается по-разному. Например, размер зерен 160 по старой маркировке соответствует обозначение F12 по FEPA.

Как выбрать подходящий шлифовальный круг по маркировке?

Основные характеристики абразивных дисков — тип расходника, вид абразива, зернистость, связка и твердость. Качество обработки зависит от зернистости. Чем крупнее зерна, тем выше скорость шлифовки, но тем ниже качество обработанной поверхности. Перед тем как выбрать оснастку, нужно изучить характеристики рабочего инструмента и особенности заготовок, с которыми нужно работать.

Маркировка шлифовальных кругов дает точные сведения о сфере применения оснастки. Необходимо учитывать, что производители наносят обозначения в соответствие с международными, российскими и старыми советскими стандартами. Некоторые иностранные изготовители используют индивидуальную маркировку.
